Un aérogénérateur avec un alternateur de bicyclette :
Il existe de nombreux types d'éoliennes, celle qui est décrite ci-dessous est une
éolienne à axe horizontal munie d'une hélice bipale.
Les résultats sont très honorables compte tenu de l' investissement, elle est facile
à réaliser, robuste, et il est facile de se procurer les éléments qui la composent.

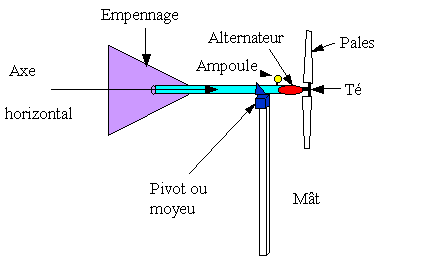

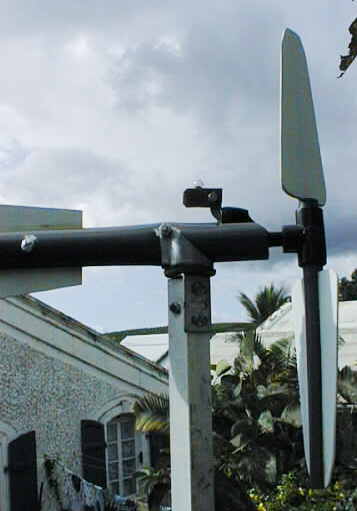

1 ) Allure générale de l'appareil : ( Voir la photo  )

VENT

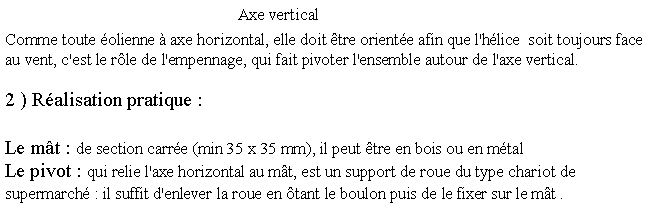

Roue

35 mm

L'axe horizontal : Il est constitué par un tube en PVC de 40 mm de diamètre extérieur et de
32 mm de diamètre intérieur ( évacuation évier standart ) longueur 500 mm environ.
Il doit subir 3 opérations :

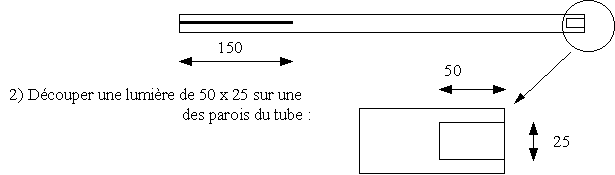

1)  Pratiquer, à l'aide d'une scie à métaux, une entaille de 150 mm de long environ :

3 ) Pratiquer un étranglement sur le tube en procédant de la façon suivante :

  • mordre le tube sur le bord d'un étau sur la zone que l'on veut resserrer
  • chauffer cette zone avec un sèche cheveux ( en masquant partiellement l'entrée d'air avec la main afin d'élever la température )
  • resserrer l'étau au fur et à mesure jusqu'à obtenir l'étranglement souhaité

150 mm
